SMK最新推出“带挡板的5P接口连接器”并开始出售。本产品广泛应用于智能手机、平板电脑、数码相机等机器的通信及充电连接，与微型USB插头实现嵌合兼容。
为了应对市场上对机器本体样式的苛刻要求，在连接器前方配置了挡板，这样就实现了机器本体和连接器的一体感。而且配置挡板后还能防止污渍或粉尘侵入。
虽然本产品采用了带挡板这种独自的结构设计，但是作为与微型USB插头实现嵌合兼容的连接器（已申请专利）其用途极为广泛。
详细内容
1．产品名称

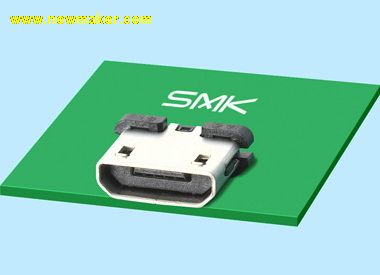

带挡板的5P接口连接器
图号:CSS5303-3A02F（插座）
2．特点
1） 在连接器前方配置了挡板，以此达到了机器本体的美观。
2） 插座和插头之间的嵌合采用半锁方式。具有点击感，提高了操作性。
3） 可与微型USB插头实现嵌合兼容。
4） 高度2.8mm、宽度8.5mm、深度 7.5mm的小型产品。
5） 符合RoHS指令的环保产品。
3．用途
智能手机、数码相机等
4．主要规格
1） 额定电压电流 ：DC 5V, 1.8A（电源构件）、1.0A（信号构件）
2） 接触电阻 ：初始30mΩ及以下
3） 绝缘电阻 ：DC 500V 1分钟后、1,000MΩ及以上
4） 耐电压 ：AC 500V 1分钟(但是不得出现电弧、绝缘破坏等异常)
5） 插拔寿命 ：10,000次
6） 使用温度范围 ：-30℃～+80℃
5．发售年月
2012年6月
6．产能
1,000,000个/月
7．样品价格
200日元/个
,
